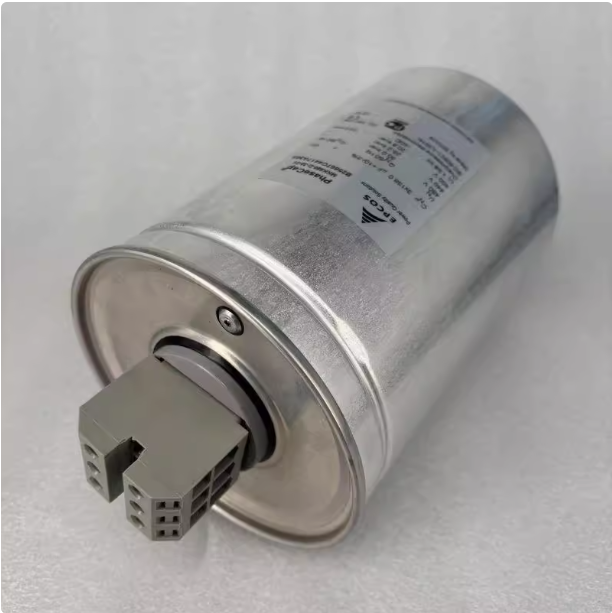

Condensador EPCOS MKK480-D-30-01 B25667C4417A365 (4 piezas)

Fabricante: TDK

Serie/Tipo: MKK480-D-30-01

Código de pedido: B25667C4417A365

Familia de productos: Condensadores PhaseCap Premium

Aplicación: Corrección del factor de potencia (PFC)

Construcción:

• Dieléctrico: Película de polipropileno
• Impregnación: Impregnado con gas, tipo seco, sin PCB, gas inerte
• Devanado: Corte concéntrico y ondulado
• Caso: Lata de aluminio extruido redonda con perno
• Módulo de descarga: Módulo de descarga de cerámica integrado
• Sistema de seguridad: Sistema de triple seguridad

Características eléctricas:

• Capacitancia nominal (C _R ): 3 x 138 µF
• Tolerancia de capacitancia: -5% / +10%
• Conexión: Delta (D)
• Tensión nominal (V _R ): 480 V CA
• Frecuencia nominal (f _R ): 50 Hz
• Potencia reactiva (salida): 30 kvar
• Corriente nominal (I _R ): 36 A
• Factor de pérdida dieléctrica (tan δ ₀ ): 0,2 W/kvar (a 50 Hz)
• Contenido energético (W _N ): 95 W
• Resistencia en serie (R _S ): 3,08 MΩ
• Resistencia de aislamiento x capacitancia (R _es x C): 30.000 segundos

Calificaciones máximas:

• Voltaje máximo (V _máx. , hasta 8 h diarias): 530 V CA
• Voltaje máximo (V _máx. , hasta 1 min): 620 V CA
• Corriente máxima (I _max ): 1,3 x _IR (incluidos armónicos, sobretensiones y tolerancia de capacitancia)
• Corriente de sobretensión (I _S ): 300 x _IR
• Voltaje de prueba de impulso (V _{TC imp} ): 8000 Vpk (impulso estándar de 1,2/50 µs)

Datos de prueba:

• Voltaje de prueba de terminal a terminal (V _TT ): 1.050 V CA / 50 Hz durante 10 s
• Voltaje de prueba de terminal a caja (V _TC ): 3.000 V CA / 50 Hz durante 10 s
• Factor de pérdida dieléctrica (tan δ) a 50 Hz: ≤ 0,6 W/kvar (sin resistencia de descarga)

Datos de diseño:

• Dimensiones (profundidad x altura): 136 x 200 milímetros
• Peso (aprox.): 2,4 kilogramos
• Fijación: Perno roscado M12
• Par máximo (perno de lata de aluminio): 10 Nm
• Posición de montaje: Cualquier

Categoría climática: -40/C

• Temperatura ambiente mínima (Θ _min ): -40 °C
• Temperatura ambiente máxima (Θ _máx ): +50 °C
• Temperatura máxima del punto de acceso (Θ _{hotspot max} ): +80 °C
• Temperatura de almacenamiento: -40 °C a +85 °C
• Humedad: Humedad relativa media < 95%
• Grado de protección: IP20
• Altitud máxima: 4.000 metros

Esperanza de vida media:

• _tLD (Clase de temperatura -40/C, Θ _HS ≤ 70°C): Hasta 180.000 horas
• _tLD (Clase de temperatura -40/D, Θ _HS ≤ 70°C): Hasta 130.000 horas
• Cambios máximos por año: 7.500

Terminales:

• Tipo: Terminales de seguridad de condensadores optimizados, terminales aislados
• Grado de protección: IP20
• Par máximo: 2,0 Nm
• Sección transversal terminal: 25 mm²
• Corriente máxima del terminal: 80 A
• Distancia de fuga (mín.): 12,7 milímetros
• Distancia al suelo (mín.): 9,6 milímetros

Seguridad:

• Seguridad mecánica: Desconectador de sobrepresión
• Corriente máxima de cortocircuito (AFC): 10 kA
• Tiempo de descarga de la resistencia (hasta ≤ 75 V): ≤ 90 s

Normas de referencia:

• IEC 60831-1/2
• UL 810-5.ª edición
