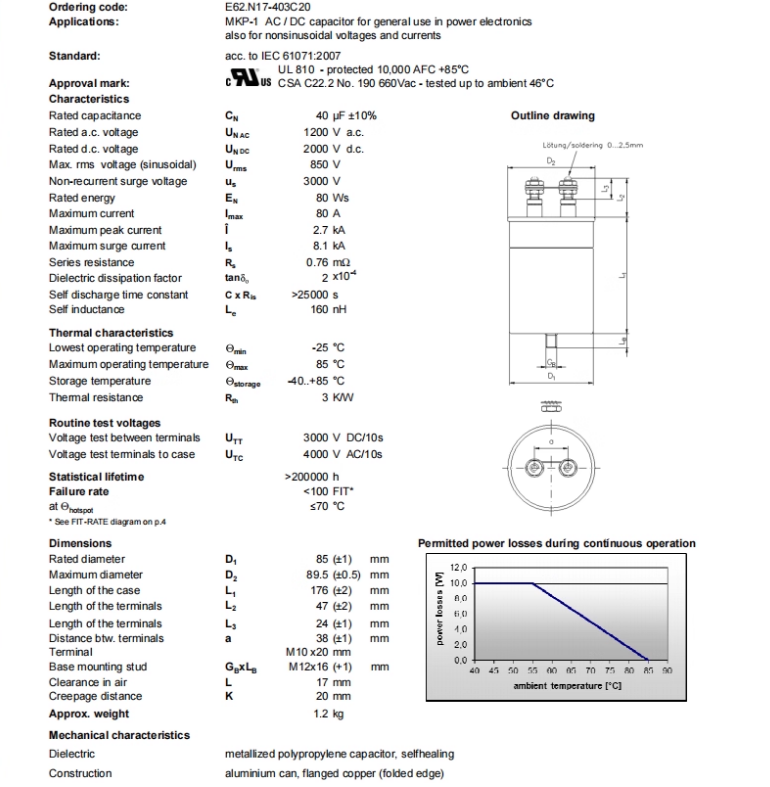

ELECTRONICON MKP-1 AC/DC-Kondensator, 40 µF 1200 V AC 2000 V DC, 80 A, E62.N17-403C20 – 4er-Pack

Herstellerinformationen:

Dieses Produkt wird unter Einhaltung strenger internationaler Standards und Spezifikationen hergestellt, wodurch eine hohe Qualität und ein zuverlässiger Betrieb gewährleistet werden.

Wichtige technische Spezifikationen:

• Bestellcode: E62.N17-403C20
• Anwendungen: AC/DC-Kondensator für den allgemeinen Einsatz in der Leistungselektronik, geeignet für nicht sinusförmige Spannungen und Ströme.
• Standardkonformität: Gemäß IEC 61071:2007
• Prüfzeichen:
  • UL 810 – geschützt 10.000 AFC +85 °C
  • cULus CSA C22.2 Nr. 190 660 V AC – getestet bis Umgebungstemperatur 46 °C
• Nennkapazität (Cₙ): 40 µF ±10 %
• Nennwechselspannung (UₙAC): 1200 V Wechselstrom
• Nenngleichspannung (UₙDC): 2000 V Gleichspannung
• Max. Effektivspannung (U_rms_): 850 V
• Nicht wiederkehrende Stoßspannung (U_s_): 3000 V
• Nennenergie (Eₙ): 80 Ws
• Maximaler Strom (I_max_): 80 A
• Maximaler Spitzenstrom (Î): 2,7 kA
• Maximaler Stoßstrom (I_s_): 8,1 kA
• Serienwiderstand (Rₛ): 0,76 mΩ
• Dielektrischer Verlustfaktor (tanδ): 2 x 10⁻⁴
• Selbstentladungszeitkonstante (C x Rₛ): >25000 s
• Selbstinduktivität (Lₑ): 160 nH

Thermische Eigenschaften:

• Niedrigste Betriebstemperatur (Θ_min_): -25 °C
• Maximale Betriebstemperatur (Θ_max_): 85 °C
• Lagertemperatur (Θ_storage_): -40...+85 °C
• Wärmewiderstand (R_th_): 3 KW

Routineprüfspannungen:

• Spannungsprüfung zwischen den Klemmen (U_TT_): 3000 V DC/10 s
• Spannungsprüfklemmen zum Gehäuse (U_TC_): 4000 V AC/10 s

Statistische Lebensdauer:

• Lebensdauer: >200000 h
• Ausfallrate: <100 FIT*
  • bei Θ_Hotspot_ ≤70 °C

Abmessungen:

• Nenndurchmesser (D₁): 85 (±1) mm
• Maximaler Durchmesser (D₂): 89,5 (±0,5) mm
• Länge des Gehäuses (L₁): 176 (±2) mm
• Länge der Klemmen (L₂): 47 (±2) mm
• Länge der Klemmen (L₃): 24 (±1) mm
• Abstand zwischen den Anschlüssen (a): 38 (±1) mm
• Terminal: M10 x 20 mm
• Sockelbefestigungsbolzen (G_x_L_B_): M12x16 (+1) mm
• Abstand in der Luft (L): 17 mm
• Kriechstrecke (K): 20 mm
• Ungefähres Gewicht: 1,2 kg

Mechanische Eigenschaften:

• Dielektrikum: Metallisierter Polypropylen-Kondensator, selbstheilend
• Konstruktion: Aluminiumdose, Kupfer mit Flansch (gefalteter Rand)
