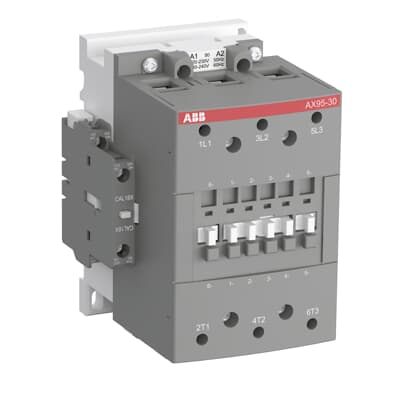

ABB AX115-30-11 3-poliger Schütz, 24-380V AC Spule, 185A (AC-1) 115A (AC-3)

ABB AX115-30-11 3-poliger Schütz

Der ABB AX115-30-11 ist ein leistungsstarker 3-poliger Schütz der ABB AX-Serie, der für die Steuerung von Stromkreisen in einer Vielzahl industrieller und gewerblicher Anwendungen entwickelt wurde. Dieser vielseitige Schütz wird primär zum Schalten von Stromkreisen mit Lasten wie Motoren, Widerstandsheizungen und allgemeinen Verteilsystemen eingesetzt. Seine kompakte und dennoch robuste Bauweise gewährleistet einen zuverlässigen Betrieb und eine lange Lebensdauer.

Dieses Modell verfügt über drei Hauptpole (NO – normalerweise offen) und eignet sich daher für die Standard-Drehstrommotorsteuerung und Leistungsschaltung. Die Bezeichnung „AX115“ kennzeichnet seine Fähigkeit, hohe Lasten zu bewältigen: Es ist für Motoren bis 55 kW bei 400 V mit einem Nennstrom von 115 Ampere (AC-3) und für ohmsche Lasten mit einem Nennstrom von 185 Ampere (AC-1) ausgelegt.

Ein Hauptmerkmal des AX115-30-11 ist seine Spule mit großem Spannungsbereich, die einen effizienten Betrieb mit Versorgungsspannungen von 24 V, 110 V, 220 V und 380 V AC (50/60 Hz) ermöglicht. Diese Mehrspannungsfähigkeit der Spule vereinfacht die Lagerhaltung und Installation und macht den Schütz an verschiedene regionale elektrische Normen anpassbar, ohne dass eine andere Spulenspannung angegeben werden muss. Der Schütz verfügt standardmäßig über einen Öffner- (NO) und einen Schließer-Hilfskontakt (NC) und bietet so Flexibilität für die Integration in Steuerschaltungen, Verriegelungen und Signalisierung. Der nach IEC/EN 60947-4-1 gefertigte ABB AX115-30-11 bietet eine zuverlässige und sichere Lösung für anspruchsvolle elektrische Steuerungsanwendungen.

Herstellerinformationen:

• Hersteller: ABB
• Serie: AX-Serie
• Teilenummer: AX115-30-11
• Produkttyp: 3-poliger Schütz
• Anzahl der Hauptmasten: 3
• Hauptkontaktkonfiguration: 3 NO (Normalerweise offen)
• Zusätzliche Ansprechpartner: 1 NO + 1 NC
• Bemessungsbetriebsstrom AC-3 (Motorlast): 115 A (bei 400 V)
• Bemessungsbetriebsleistung AC-3 (Motorlast): Bis zu 55 kW (bei 400 V)
• Bemessungsbetriebsstrom AC-1 (ohmsche Last): 185 A
• Spulenspannung: Wechselstrom mit mehreren Spannungen (24 V, 110 V, 220 V, 380 V bei 50/60 Hz)
• Normen: IEC/EN 60947-4-1
• Anwendung: Motorsteuerung, ohmsche Lastschaltung, Verteilungssysteme, industrielle Automatisierung.
